En sistemas de tuberías industriales y de construcción,Compensadores de tuberías(también conocidos como juntas de expansión o compensadores flexibles) sirven como componentes cruciales que absorben movimientos, alivian el estrés y mantienen la integridad del sistema en diferentes condiciones operativas.
Para empezar, he aquí un resumen de las especificaciones típicas de un compensador de tubo de fuelle metálico de alta calidad:
| Parámetro | Valor/rango típico |
|---|---|
| Diámetro nominal (DN) | DN 50 – DN 2400 mm |
| Presión nominal | Hasta 2,5 MPa (o superior para diseños especiales) |
| Temperatura máxima de funcionamiento | Hasta ~450 °C (o más para aleaciones exóticas) |
| Capacidad de movimiento | Desplazamiento axial, lateral y angular (varía según el diseño) |
| Material de fuelle | Acero inoxidable (o aleaciones de alta temperatura) |
| Conexiones finales | Extremos soldados, bridados, roscados o ranurados según sea necesario |
| Diseño de vida/ciclos | Diseñado para un alto número de ciclos de fatiga; décadas esperadas cuando se seleccionan adecuadamente |
Esta tabla de especificaciones enfatiza los parámetros de diseño esenciales, ilustrando el rigor profesional detrás de la selección de productos. El contenido que sigue explora por qué son importantes los compensadores, cómo funcionan y se seleccionan, y las tendencias emergentes que dan forma a su futuro.

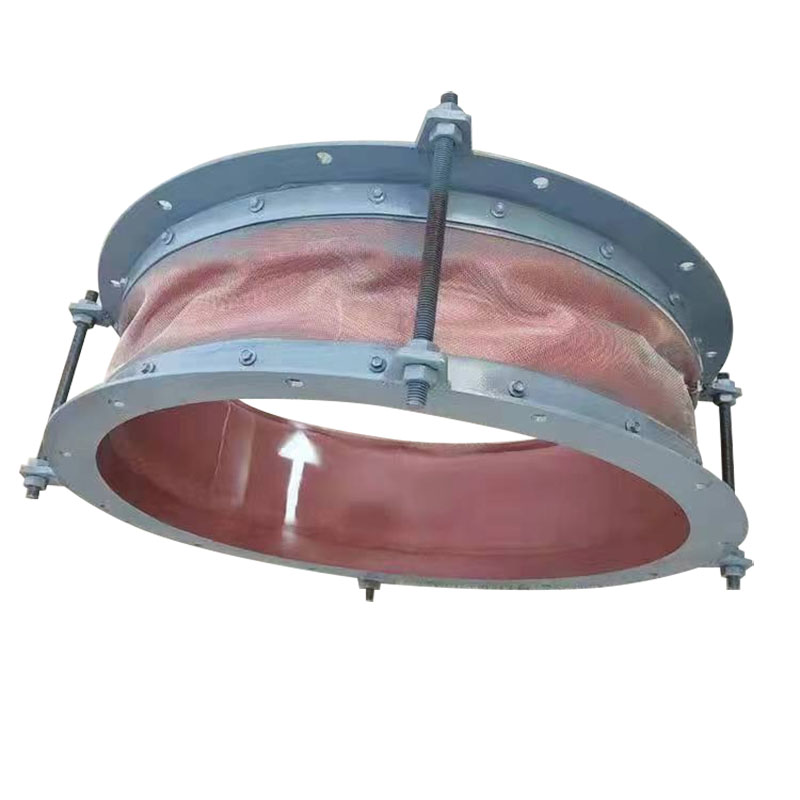

Un compensador de tubería es un dispositivo flexible instalado dentro de un sistema de tuberías para absorber deformaciones mecánicas debidas a expansión térmica, contracción, vibración, fluctuaciones de presión, desalineaciones, asentamientos o actividad sísmica. En la práctica, muchos compensadores se construyen con uno o más fuelles metálicos (elementos flexibles corrugados) además de conectores y herrajes de soporte.
Absorbe la expansión/contracción térmica: Previene la tensión y la deformación de la tubería cuando los cambios de temperatura causan expansión o contracción.
Aislamiento de vibraciones y golpes: actúa como un elemento amortiguador, reduciendo la transmisión de vibraciones o aumentos repentinos de presión desde los equipos (bombas, compresores, etc.) al sistema de tuberías.
Compensación de alineación: Corrige pequeños desplazamientos o desalineaciones que surgen durante la instalación o debido al movimiento de la estructura.
Mitigación de tensiones: reduce las tensiones en soportes, bridas, válvulas y equipos al localizar la absorción del movimiento.
Se adapta al asentamiento o al desplazamiento sísmico: ayuda a mantener la integridad bajo el movimiento de los cimientos o la acción sísmica al permitir el desplazamiento controlado.
Por lo tanto, el compensador se convierte en un “amortiguador” estructural que protege las partes rígidas del sistema de tuberías contra daños y fallas al localizar la flexibilidad donde sea necesario.
Las tuberías invariablemente enfrentan tensiones mecánicas debido a ciclos de temperatura, fluctuaciones de presión y cargas dinámicas. Sin una adaptación adecuada, estas tensiones pueden causar grietas por fatiga, fugas o fallas catastróficas. El compensador es la solución de ingeniería que alivia estas tensiones y mejora la robustez del sistema.
Reducción del estrés y longevidad
Al absorber la expansión y la contracción, los compensadores previenen la acumulación de estrés térmico en tuberías, válvulas y juntas, extendiendo así la vida útil.
Compacidad y eficiencia espacial
En comparación con los largos bucles o curvas de expansión, los compensadores proporcionan absorción de desplazamiento en un paquete compacto.
Cargas estructurales más bajas
El dispositivo reduce la transferencia de carga a anclajes o estructuras de construcción, disminuyendo la necesidad de soportes sobrediseñados.
Diseño del sistema simplificado
Con una compensación flexible localizada, el diseño de tuberías se vuelve más sencillo, lo que reduce la complejidad.
Control de ruido y vibración
La mitigación de vibraciones y pulsaciones ayuda a reducir los niveles de ruido y protege los equipos sensibles.
Adaptabilidad a condiciones variables
Un compensador bien seleccionado puede hacer frente a desplazamientos multidireccionales (axial, lateral, angular).
Ahorro de costos durante el ciclo de vida
Aunque el costo inicial es mayor que el de las conexiones rígidas, los ahorros derivados de la reducción del mantenimiento, el tiempo de inactividad y la repetición del trabajo a menudo justifican el gasto.
Posibles limitaciones a considerar
El rango de compensación es finito: el movimiento sobredimensionado más allá del diseño es perjudicial.
Se debe controlar el empuje de presión, especialmente para los tipos axiales.
El costo de los diseños de alto ciclo y alta temperatura puede aumentar sustancialmente.
La instalación, alineación y soporte adecuados son fundamentales para el rendimiento; la mala aplicación conduce al fracaso temprano.
Teniendo en cuenta estas compensaciones, el uso de un compensador debe justificarse mediante un análisis mecánico y de estrés térmico exhaustivo. En muchas aplicaciones, especialmente en plantas de energía, petroquímicas, HVAC e instalaciones industriales, los beneficios superan notablemente el costo incremental.
Compensadores axiales
Maneje únicamente el alargamiento/compresión axial. Ideal para tramos rectos con puntos fijos bien definidos.
Compensadores laterales
Acomodar el desplazamiento lateral; tirantes utilizados a menudo para controlar las fuerzas de movimiento.
Compensadores angulares
Diseñado para flexionarse en ángulo sobre un punto de pivote.
Compensadores universales (multi-bajos)
Combine flexibilidad axial + lateral + angular en una unidad: útil en geometrías de tuberías complejas.
Presión equilibrada (empuje equilibrado)
La geometría interna neutraliza el empuje de presión, reduciendo la carga sobre las estructuras de anclaje.
Los fuelles y piezas de conexión deben seleccionarse entre acero inoxidable, aleaciones de níquel u otros materiales compatibles con el fluido, la temperatura y las condiciones ambientales.
En sistemas corrosivos o de alta temperatura, se pueden utilizar aleaciones exóticas (Inconel, Hastelloy) o revestimientos.
Calcule el recorrido total esperado (axial, lateral, angular) a lo largo de los ciclos de temperatura. Seleccione un diseño que ofrezca margen y capacidad de fatiga de ciclo alto.
Asegúrese de que la presión y temperatura nominales del compensador coincidan o superen las condiciones del sistema, con márgenes de seguridad.
Elija extremos soldados, bridados, ranurados o roscados que combinen con su sistema. Confirme que haya suficiente espacio libre para la instalación (incluso para movimientos futuros). Permitir el acceso de inspección y mantenimiento.
Un anclaje y guía externos adecuados evitan que el compensador se doble o pandee indeseadamente. Es posible que se necesiten restricciones para limitar el desplazamiento o controlar las trayectorias de carga.
El elemento de fuelle se flexiona (dobla o despliega) en respuesta a cambios en la longitud de la tubería o cambios de alineación.
En los movimientos axiales, los pliegues se comprimen o se extienden absorbiendo el desplazamiento.
En movimiento lateral o angular, el fuelle se dobla o aprieta en consecuencia (según el diseño).
Los tirantes o guías externas pueden controlar la dirección de la fuerza y evitar la sobreextensión.
Se pueden utilizar tubos guía internos, manguitos o refuerzos para reducir la turbulencia del flujo y limitar la exposición del fuelle a las fuerzas del fluido.
Alineación: Asegúrese de que el compensador esté alineado con la tubería para evitar cargas laterales.
Anclajes y guías: instale anclajes, guías y restricciones según los planos de diseño.
Prueba de movimiento: Antes de la puesta en servicio, mueva el compensador en toda su carrera para verificar la holgura.
Precarga Térmica: En ocasiones se aplica una precompresión en frío para centrar el compensador en su rango.
Soporte: El compensador debe estar soportado como parte del diseño de la tubería para evitar hundimientos.
Soldadura/bridado: Utilice técnicas adecuadas de soldadura y bridado, evitando distorsiones.
Inspección visual periódica: busque grietas, deformaciones o signos de fatiga.
Comprobaciones de fugas: esté atento a fugas alrededor de soldaduras o juntas.
Monitoreo de ciclos: registre el número de ciclos y compárelos con la vida útil del diseño.
Monitoreo de vibraciones: asegúrese de que los niveles de vibración permanezcan dentro de los umbrales aceptables.
Planificación de reemplazo: según el desgaste, planifique el reemplazo antes de fallar.
Limpieza: Mantenga el fuelle y sus alrededores libres de residuos que puedan frotar o desgastar.
Compensadores inteligentes/habilitados por sensores
Incorporar galgas extensométricas, sensores de desplazamiento o sensores de monitoreo de salud para predecir la fatiga y alertar al mantenimiento.
Aleaciones y revestimientos avanzados
Uso de materiales de alto rendimiento (aleaciones de níquel, recubrimientos cerámicos) para ambientes extremos (fluidos supercríticos, agresivos).
Diseños compactos de múltiples ejes
Las nuevas geometrías permiten una mayor flexibilidad en espacios más pequeños para instalaciones estrechas.
Aplicaciones de fabricación aditiva
Uso de piezas de transición impresas en 3D o elementos geométricos complejos para optimizar el rendimiento.
Integración con gemelo digital y análisis predictivo
Monitorear el comportamiento del compensador en operación en vivo e integrarlo en gemelos digitales de la planta para mantenimiento predictivo.
A medida que los mercados avanzan hacia mayores eficiencias, mayores presiones/temperaturas y márgenes más ajustados, los compensadores deben evolucionar. Sistemas como las centrales eléctricas ultrasupercríticas, los reactores químicos avanzados y las nuevas aplicaciones energéticas (por ejemplo, los sistemas de hidrógeno) imponen requisitos más exigentes. El compensador del futuro no sólo debe ser flexible de forma fiable, sino también proporcionar información de diagnóstico e integrarse perfectamente en sistemas inteligentes.
Los fabricantes y los grupos de I+D están invirtiendo fuertemente en análisis del ciclo de vida, sensores, nuevos materiales y modularización de sistemas compensadores. La demanda está creciendo en energías renovables, GNL, transmisión de hidrógeno, sistemas de energía urbana y manufactura avanzada. La atención se centra en pasar de la pura robustez mecánica a sistemas inteligentes e integrados.
P: ¿Cómo determinar si se debe utilizar un compensador axial, lateral o angular?
R: Calcule los desplazamientos esperados en cada dirección según la expansión térmica de la tubería, las tolerancias de alineación, el desplazamiento de los soportes o el asentamiento. Si la mayoría es axial, puede ser suficiente un compensador axial. Si hay desalineación lateral o angular, considere un compensador lateral, angular o universal según corresponda. El análisis avanzado (elementos finitos, análisis de tensiones) suele guiar esta decisión.
P: ¿Qué sucede si un compensador opera más allá de su rango de movimiento diseñado?
R: Operar más allá de los límites de diseño puede provocar fatiga del metal, pandeo, tensión excesiva en los fuelles o conectores y, eventualmente, fallas (grietas o fugas). Compromete gravemente el ciclo de vida y puede provocar una avería repentina y catastrófica. Por lo tanto, los márgenes y restricciones de seguridad del diseño son críticos.
Los compensadores de tuberías son fundamentales para sistemas de tuberías resistentes y eficientes, ya que ofrecen alivio de tensiones, amortiguación de vibraciones y corrección de alineación. La combinación correcta de materiales, capacidades de movimiento e integración de sistemas es fundamental para el rendimiento a largo plazo. Con el aumento de los sistemas inteligentes y la demanda de una mayor eficiencia operativa, el compensador está evolucionando, no solo como un componente mecánico pasivo, sino como un activo inteligente y monitoreado en las redes de tuberías modernas.
