Los sistemas modernos de tuberías industriales deben soportar altas presiones, temperaturas fluctuantes, vibraciones y exposición química mientras se mantiene la confiabilidad a largo plazo. A medida que las industrias evolucionan, la demanda de soluciones avanzadas que reducen los costos de mantenimiento, mejoran la eficiencia y la vida útil continúa aumentando. Una de las respuestas más efectivas a estos desafíos es elcompensador de tubería no metálico.

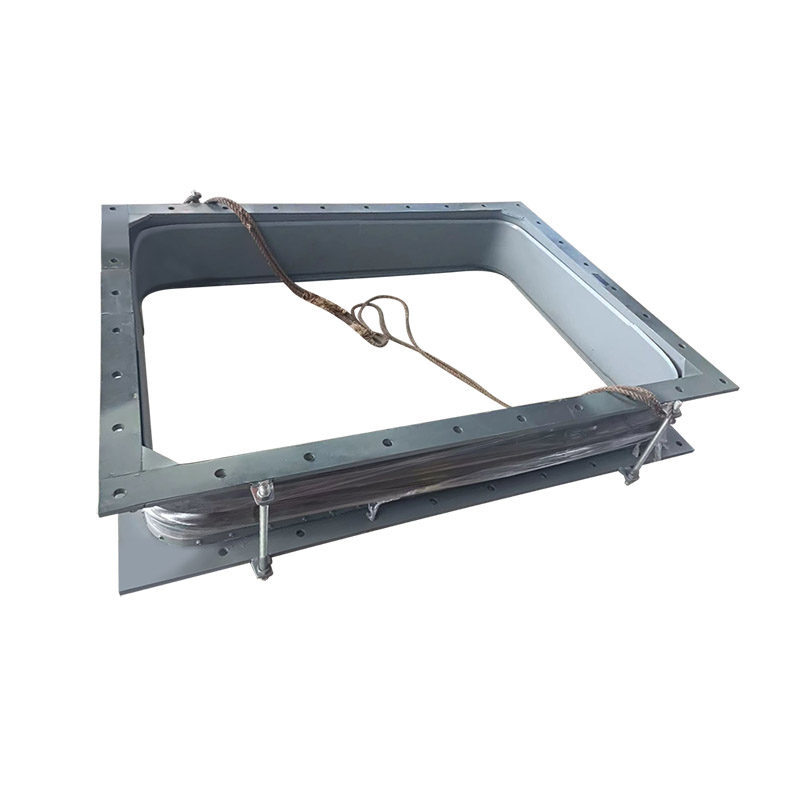

Un compensador de tubería no metálico, también conocido como junta flexible o junta de expansión, está diseñada específicamente para absorber el movimiento, la vibración y la expansión térmica en las tuberías sin depender de materiales metálicos rígidos. A diferencia de los compensadores metálicos tradicionales, que pueden corroerse o fatiga en condiciones de funcionamiento agresivas, los diseños no metálicos utilizan materiales compuestos como caucho, PTFE o tela reforzada. Esta construcción garantiza una excelente durabilidad, flexibilidad y resistencia química.
Flexibilidad: absorben fácilmente el desplazamiento axial, lateral y angular causado por la expansión térmica, el asentamiento del suelo o los cambios estructurales.
Resistencia a la corrosión: a diferencia del acero, los materiales no metálicos no se oxidan ni se degradan cuando se exponen a agua, ácidos, álcalis o productos químicos industriales.
Amortiguación de vibración: reducen significativamente el ruido y la vibración en bombas, compresores y turbinas.
Construcción liviana: más fácil de manejar, instalar y mantener en comparación con alternativas metálicas pesadas.
Eficiencia de rentabilidad: los costos de instalación más bajos y los requisitos de mantenimiento reducidos los convierten en una inversión económica a largo plazo.
Los compensadores de tuberías no metálicos se utilizan ampliamente en industrias como generación de energía, petroquímicos, tratamiento de agua, procesamiento de alimentos, productos farmacéuticos y sistemas HVAC. Su versatilidad les permite adaptarse a las aplicaciones de tuberías de alto rendimiento y cotidiana.
La función principal de un compensador de tubería no metálico es compensar el movimiento de la tubería y proteger los sistemas de daños. Cuando las tuberías se expanden debido al calor o el cambio debido a las fluctuaciones de vibración y presión, las juntas rígidas transmitirían estrés al equipo conectado. Un compensador absorbe estas fuerzas, evitando grietas, fugas o desgaste prematuro.
Absorbente de expansión térmica
A medida que las tuberías se calientan, se expanden. Los compensadores no metálicos acomodan este cambio de longitud sin transferir el estrés a los componentes adyacentes.
Aislamiento de vibración
Las bombas, sopladores y compresores generan vibraciones. Las juntas flexibles absorben este movimiento, reduciendo los niveles de fatiga y ruido.
Compensación de desalineación
La alineación perfecta en tuberías largas es rara. Los compensadores no metálicos permiten pequeñas desviaciones sin comprometer la integridad del sistema.
Sellado contra medios corrosivos
Los compensadores forrados con PTFE o de goma resisten los fluidos agresivos, asegurando un funcionamiento seguro y sin fugas.
Centrales eléctricas: gestione las líneas de gas de combustión de alta temperatura y las tuberías de agua de enfriamiento.
Instalaciones petroquímicas: proporcionar resistencia a los ácidos corrosivos, solventes e hidrocarburos.
Suministro y tratamiento de agua: utilizado en estaciones de bombeo para reducir la vibración y compensar el movimiento del suelo.
Alimentos y bebidas: los compensadores de grado higiénico manejan agua, vapor y líquidos de manera segura.
Sistemas HVAC: absorbe el movimiento del edificio y reduzca la vibración en los sistemas de calefacción y enfriamiento.
| Parámetro | Opciones de especificación |
|---|---|
| Opciones de material | EPDM, NBR, Neopreno, caucho natural, forrado de PTFE, reforzado con tela |
| Rango de temperatura | -40 ° C hasta +200 ° C dependiendo del material |
| Calificación de presión | PN6, PN10, PN16, PN25 Lahoa |
| Capacidad de movimiento | Axial ± 20 mm, lateral ± 35 mm, angular ± 15 ° (varía por diseño) |
| Tallas | DN25 - DN3000 (personalizable) |
| Conexiones finales | Conexiones con bridas, roscadas o personalizadas |
| Aplicaciones | Agua, vapor, aceite, productos químicos, gases, lechada, HVAC |
Al hacer coincidir el material correcto, la clasificación de presión y el tamaño, los compensadores de tuberías no metálicos proporcionan un servicio confiable incluso en los entornos operativos más exigentes.
Elegir el compensador derecho implica más que solo elegir un tamaño. Es necesaria una evaluación detallada de las condiciones operativas, el tipo de medios y los factores ambientales para garantizar la máxima eficiencia y seguridad.
Características medianas
Identifique si el sistema maneja el agua, el petróleo, el gas, la suspensión o los productos químicos.
Seleccione un material resistente al químico o fluido específico.
Temperatura y presión
Las altas temperaturas pueden requerir materiales PTFE o EPDM.
Asegúrese de que la calificación de presión coincida con los requisitos del sistema para evitar una falla prematura.
Necesidades de absorción de movimiento
Calcule los movimientos axiales, laterales y angulares esperados.
Elija un diseño que pueda acomodar el máximo desplazamiento.
Entorno de instalación
La colocación interior frente a exterior afecta la selección de materiales.
Para la exposición a UV o ozono, se prefieren compuestos resistentes a la clima como EPDM.
Normas de cumplimiento
En las industrias de alimentos, bebidas o farmacéuticos, los compensadores deben cumplir con los estándares de la FDA o higiénicos.
Para los sistemas de agua, las certificaciones WRAS o NSF pueden ser necesarias.
Asegura una vida útil más larga con menos reemplazos.
Mejora la seguridad al reducir el riesgo de fugas y fallas.
Optimiza la eficiencia a través del control de la vibración y la compensación térmica.
Reduce los costos operativos minimizando el tiempo de inactividad.
P1: ¿Cuánto tiempo duran los compensadores de tuberías no metálicos?
R: La vida útil depende de las condiciones de funcionamiento, el tipo de material y las prácticas de mantenimiento. En condiciones estándar, un compensador de alta calidad puede durar de 5 a 10 años. En entornos más exigentes, son necesarias inspecciones regulares para maximizar la vida útil.
P2: ¿Cómo mantengo los compensadores de tuberías no metálicos?
R: El mantenimiento de rutina implica inspeccionar las grietas de la superficie, verificar conexiones de brida y monitorear la fuga. La limpieza con agentes suaves y evitar la exposición a objetos afilados o una torsión excesiva ayudará a extender la vida útil del compensador. El reemplazo debe programarse en el primer signo de desgaste para evitar fallas del sistema.
A medida que las industrias persiguen una mayor eficiencia y sostenibilidad, los compensadores de tuberías no metálicos están desempeñando un papel cada vez más importante. Su diseño ligero, resistencia a la corrosión y adaptabilidad los hacen ideales para los sistemas modernos que deben manejar los procesos de energía tradicionales y renovables.
Materiales ecológicos: desarrollo de compuestos reciclables y ambientalmente seguros.
Monitoreo inteligente: integración con sensores IoT para rastrear el desgaste, la presión y el movimiento en tiempo real.
Rango de temperatura extendida: diseños avanzados de PTFE y compuestos que permiten un mayor rendimiento en condiciones extremas.
Ingeniería personalizada: diseños específicos de la industria adaptados a aplicaciones únicas como plantas de desalinización, terminales de GNL e instalaciones biofarmacéuticas.
El cambio hacia una infraestructura sostenible, regulaciones de seguridad más estrictas y sistemas de alta eficiencia garantiza que los compensadores no metálicos sigan siendo centrales para las futuras soluciones de ingeniería. Ofrecen una adaptabilidad y confiabilidad inigualables en comparación con las alternativas metálicas tradicionales, lo que las convierte en una piedra angular de la innovación de la tubería.
EnFushuo, nos especializamos en producir compensadores de tuberías no metálicos de alta calidad diseñados para cumplir con los estándares globales más exigentes. Con técnicas de fabricación avanzadas, materiales duraderos y un estricto control de calidad, nuestros productos ofrecen un rendimiento sobresaliente en todas las industrias. Ya sea que su proyecto involucre la generación de energía, el procesamiento de productos químicos o el tratamiento de agua, nuestro equipo proporciona soluciones personalizadas que extienden la vida útil y mejoran la confiabilidad del sistema.
Para especificaciones detalladas, consultas técnicas o consultas a granel,ContáctenosHoy para aprender cómo Fushuo puede apoyar sus necesidades de tuberías industriales.
